現代企業越來越重視產品在運輸過程中的控溫環節，上海晨域從倉儲設備到搬運輔助，從物流容器到蓄冷產品等等方面入手，通過貨架系統在冷庫貨架中的規劃、設計及應用，為企業提高冷庫中作業效率及冷庫利用率提供了有效可行的解決方案?！ ?/span>
冷鏈物流是指保持新鮮食品及冷凍食品等產品的品質，使其從生產到消費過程中，始終處于低溫狀態，而配備專門設備的物流網絡，主要包含生產、存儲、運輸、銷售、配送等幾大環節。隨著制冷技術和居民對食品安全要求的不斷提高，近年來，中國冷鏈物流呈快速增長的勢頭，已經成為物流行業中發展較快、較有精力的領域之一。
冷庫的建設和維護成本高，整個倉儲和配送中的運營成本高等問題，是企業關注的焦點，也是制約冷鏈物流發展的關鍵因素。為提高冷庫的利用效率，貨架系統在冷庫的整體規劃和布局中起到了至關重要的作用。
常用冷庫貨架系統分類
為提高冷庫單位面積和空間的利用率，降低日常運營的能耗，以下幾種貨架系統開始得到廣泛應用。
貫通式貨架（又稱駛?cè)胧截浖埽捍祟?lèi)貨架投資成本較低，貨架通道與叉車作業通道合一，倉庫面積和空間利用率較高，存量較大。在貨架同一通道內適合存放大批量、少品項、進出庫頻率低的物品，或同一通道內的物品為同批次出庫物品，是典型的先進后出。當品項較多且每一品項存量不大時，不適合使用貫通式貨架。
穿梭車式貨架：此類貨架類似于貫通式貨架，可與穿梭車搭配使用，貨架通道與存儲設備（穿梭車）的作業通道合一，叉車只在貨架兩端部向貨架裝卸貨品，由穿梭車將托盤貨品從入庫端運至出庫端。能滿足先進先出的要求，叉車不需到通道內存取貨物，安全性高，作業效率較貫通式貨架高。
后推式貨架：后推式貨架集中了貫通式貨架和重力式貨架的優點。叉車通過推送完成入庫作業，只需要在貨架前端工作，為先進后出的存儲方式。存量較大，既適用于以存儲型為主，又適合物流作業比較頻繁的冷庫，物流作業效率較高。投資成本較貫通式貨架高，較穿梭車式貨架低。
雙高層度貨架：雙高層度貨架類似橫梁式托盤貨架，但在貨架的高層度方向可儲存二個貨位。在同樣的空間內少一部分通道，能提高存儲量。先進后出，須使用價格很高的雙高層度叉車。
窄巷道式（VNA）貨架：采用窄巷式叉車（又稱三向叉車）在巷道內向二側窄巷式貨架存、取托盤貨品。窄巷式（VNA）叉車的貨叉具有三向旋轉和側移功能，因此在通道內提存托盤貨品時叉車不需直角轉彎，叉車作業通道一般僅需1300mm，貨架高度可做到15m。因此，倉庫面積、空間利用率為較高。
企業應根據冷庫的庫存容量、存放貨物的品項數、入出貨物的頻率等選擇適合的貨架產品，方可實現投資和運營的低成本、作業的高效率、作業的安全運行等目標，提高冷鏈倉儲的效益。
貨架系統在冷庫中的合理規劃與布局
1．提高冷庫貨架的空間利用率
由于冷庫建設本身的投資比較大，所以在選擇貨架類型時首先要考慮提高倉庫面積和空間利用率，即在相同面積和空間條件下，優先選用存儲量高的貨架，如窄巷道、貫通式、后推式、重力式、穿梭式等貨架系統。
為使冷庫內的面積與空間得到較大利用，倉庫功能區（理貨集貨區、揀貨緩存區、充電區等）的規劃，應盡量考慮在庫外穿堂中安置。但如果冷庫中有可以利用的高度空間，也可將以上功能區規劃在冷庫中，一是可以充分利用冷庫中的高度空間（但要盡可能將功能區和存貨區水平隔離），二是避免了工作時反復進出冷庫，提高操作效率，降低冷庫能耗。
2.冷庫中保持冷氣動線的規劃
在提高存儲量的同時也需考慮入出庫效率的要求，貨物品項（貨物種類、規格尺寸、單件重量、單種數量、保質期要求、包裝類型等）對貨架的選型與揀選方式的確定至關重要。按照進、出庫方式的不同，一般分為先進先出和先進后出兩種方式。大而重的物品主要以托盤貨品的形式進行保管和存取，小而輕的物品一般以周轉箱、零件盒等容器等形式進行保管和存取。不論何種存儲方式，冷庫內的物品與物品之間，貨位的前后、左右之間，必須有足夠的間隙空間，讓冷氣在物品之間流動（一般情況下冷凝管是配置在倉庫頂部和墻壁四周，冷氣從上向下流動），達到制冷保溫均衡的目的。冷庫中，冷氣動線的合理設計，可以確保冷庫中溫度的均勻性。
3.冷庫建筑與貨架配合
冷庫的建筑分為單層庫與多層庫兩種，由于兩種庫房類型的建筑結構不同，對于貨架形式的選定和布置也有不同的要求。因此在冷庫建筑的規劃階段，就需考慮貨架等物流設備的選型和規劃。如，貨架與貨物的高度一定不能與制冷系統相干涉；貨物與貨物之間應保持足夠的間隙空間、以便冷氣流通順暢；貨架與墻體、立柱間也需有一定的空間，以滿足安裝維護操作的便利性；在布置貨架時，不得將立柱留在通道中，這將影響叉車的行進；還應避免與消防、照明等設施位置的沖突等。
冷庫內的通道數量是影響存儲量大小的一個重要因素。冷庫內通道數量越少，相應的面積和空間利用率就越高，存儲量也就越大。在每個冷庫的出入大門內，應配一個緩沖隔離庫，隔離庫內外的溫差，以減少能量損失。同時，也可以讓操作人員、設備和貨物等在隔離區內調節大溫差帶來的不適應現象，緩沖隔離區與相臨區域間的溫差應控制在5℃～10℃。冷庫的進、出庫大門，盡可能分開使用，這樣既可以減少每次進出庫帶來的能量損失，也可避免和減少在同時進出庫作業時發生擁擠與撞車現象。
4.冷庫內的貨架設計
冷庫所用的鋼材在低溫狀態下會出現有鈍化現象，焊接之后的工件在低溫狀態下屈服度也會降低，在冷庫中的貨架鋼材其材質應有抗低溫的特性。具體的材料應以-20℃為區分溫度界限，低于該溫度的冷庫應根據國家或行業的鋼結構設計規范、鋼貨架結構設計規范里的相關條款，對所用鋼材進行選擇，以保證貨架系統的安全性。
倉庫方案設計中，經濟實用、價格合理、安全性高是所有使用者的共同想法和較終目標，應結合客戶的實際情況，綜合各種貨架的性價比，選擇合理的貨架系統。
貨架系統在冷庫中的應用案例
以下結合具體案例，介紹適用于不同冷庫的貨架系統解決方案。
1.蘇州某冷庫案例
該冷庫坐落在蘇州高新區，是一家集食品冷凍、冷藏、配送、代理為一體的專業冷鏈服務企業。公司一期總投資3500萬元，可冷凍、冷藏貨物近萬噸。二期項目中干貨倉儲面積為5400㎡,冷庫面積4600㎡，整個倉庫貨架高度達10m，冷庫溫度在-20℃左右。該冷庫是目前蘇州乃至華東地區較大型的冷凍冷藏配送中心之一，主要服務于整個蘇州及周邊地區各個門店的供貨。該冷庫要求存放的貨物種類較多，批量大，因此要求盡可能地利用冷庫的有限空間，來設置盡可能多的托盤貨位?？蛻魧⑺械呢浳锝y(tǒng)一成了一種托盤規格：托盤貨物的尺寸為 W1200mm×D1000mm×H1900mm，托盤貨物的重量為1000kg。
在了解到客戶的需求和貨物的特點后，晨域?qū)υ摾鋷?kù)進行設計規劃工作，其平面布置，左側的常溫庫采用托盤貨架系統，右側的低溫庫采用穿梭車式貨架系統。該低溫庫方案中的穿梭車貨架的高層度做到了19個托盤高層度。

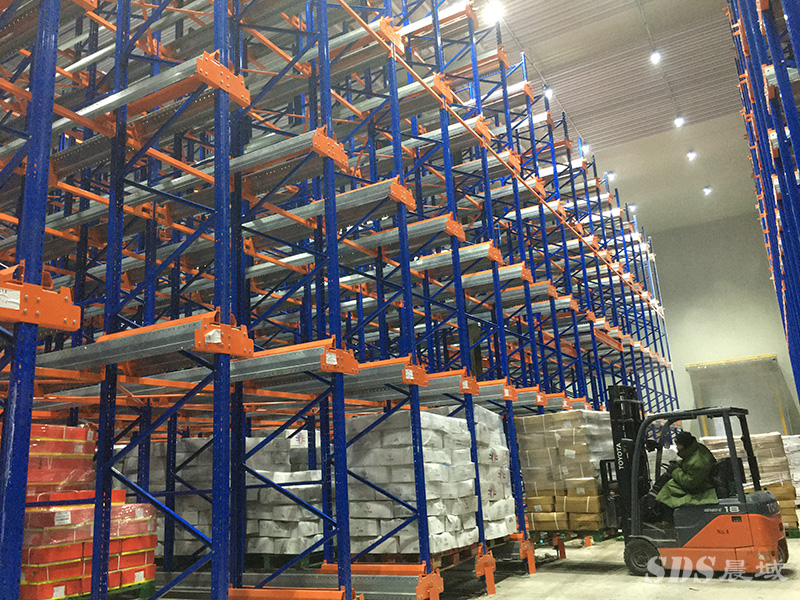

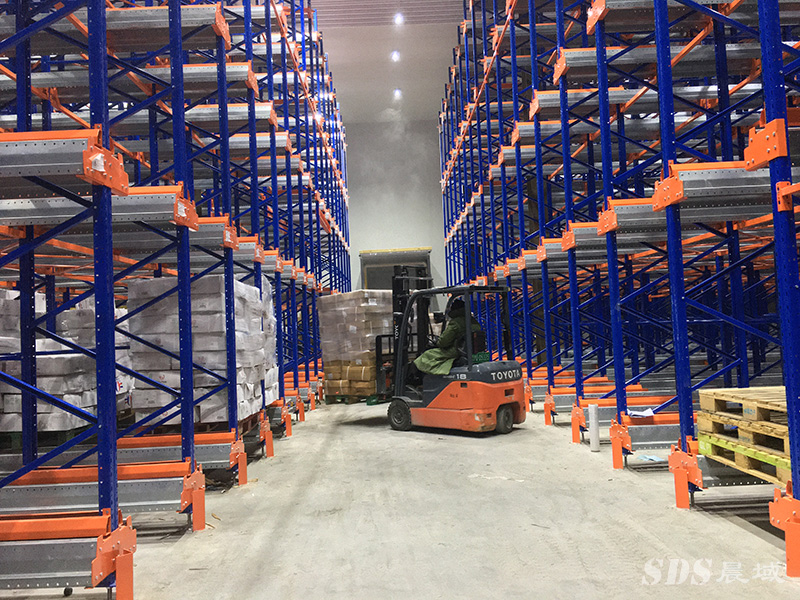

穿梭車貨架系統是由穿梭式貨架、穿梭車以及叉車組成的高密度儲存系統，這種高效率的儲存方式能提高倉庫空間的利用率及倉儲效率。
穿梭車貨架系統的特點：
①高密度存儲，提高倉庫利用率。
②作業效率高，提高進出貨效率。
③安全性好，無需叉車進入貨架通道中取貨，提高安全性。
④作業方式靈活，貨物的存取方式可以先進先出。
穿梭車貨架系統的工作原理：通過叉車將托盤貨物放置在穿梭車貨架一端的穿梭車上，通過無線電遙控器操作的穿梭車，實現穿梭車將托盤貨物移動到穿梭車貨架的另一端，并放下，待穿梭車貨架另一端的叉車將貨物取走。通過叉車可將穿梭車放置在不同巷道，多個巷道可以共用一部穿梭車。穿梭車的數量由巷道長度、托盤貨物總量、進出貨頻率等綜合因素來決定。
這種貨架系統克服了傳統的橫梁托盤貨架空間利用率低的缺點。與貫通式貨架相比，克服了安全性差、出貨效率低的缺點。
2.無錫某冷庫案例
該冷庫用于存儲多種肉類、海鮮等類食品。由于建筑結構采用多層樓的設計，在庫房中相應的建筑立柱排放較多。單個庫房的面積約為1800㎡，可利用高度為5.1m。冷庫溫度在-20℃。
晨域在了解到客戶需求及存儲貨物特點后，根據其多層庫的立柱排放規律，一期工程設計了多種高層度的貫通式貨架系統方案，該方案增加了倉庫存儲量，提高了可存放的貨物品項數量，并將該冷庫中所有建筑立柱包容到貨架之中，提高了冷庫叉車操作的安全性，確保了倉庫美觀度。
貫通式貨架系統方案
在該項目二期規劃時，晨域在原有基礎上與客戶進行了溝通，建議客戶將原有的冷庫內的柱間距從6900mm改為7200mm，并將原有的庫房高度從原有的5100mm改為5800mm，這樣原本托盤的貨物堆放高度就可以增加。并增設穿梭車式貨架配合一部分駛?cè)胧截浖艿姆桨福源娣鸥嗖煌魏推讽?xiàng)的貨物，也提高了庫存容量和進出貨物的存取效率。
本文來自于上海晨域?qū)崢I(yè)有限公司，如需轉載請說明原文出處！www.bluke.cn
|
